海奈144芯ODF规格书
日期:2019-02-17 浏览次数:
ODF使用说明书
目录
一 产品参数
1.1物理参数
1.2产品主要特点
1.3环境参数
二安装及固定
2.1安装及固定
2.2光缆开剥、固定及保护
2.3适配器及尾纤的安装
2.4熔接操作
2.5跳纤操作
三维护与注意事项
3.1安装注意事项
3.2清洁注意事项
3.3定期维护方法
四 熔接常见问题
五 执行标准
概述:
海奈GPX035-DYX系列ODF单元箱是“19“标准机柜安装机架上用的光纤熔配一体单元箱,它安装与操作方便、灵活,可通过挂耳安装位置的调整满足前,中,后安装的需求,可适用于FC/SC/LC/ST四种适配器和带状,束状,非带状光缆,单元箱高度有1U,2U,3.2U,4.2U,4.6U分别满足12芯,24芯,48芯,72芯,96芯144芯192芯288芯光纤终端(熔接盒配线需要)。
一、产品规格
1.1物理参数(见下表)

产品 型号 外形尺寸(长宽高) 满配容量
(芯)
重量(KG)
1 HN-ODF-12 1U*430mm*250mm*4.4mm 12 3.5
2 HN-ODF-24 2U*430mm*250mm*88mm 24 4.74
3 HN-ODF-48 3U*430mm*250mm*132mm 48 6.55
4 HN-ODF-72 4.2U*430mm*250mm*188mm 72 8.6
5 HN-ODF-96 5.5U*430mm*250mm*244mm 96 9.5
6 HN-ODF-144 7.8U*430mm*250mm*355mm 144 12.5

1.2产品主要特点
铁板厚度:1.34mm         产品类型:标准19英寸机架式
前挡板厚度:1.9mm       耳朵厚度:1.59mm
工作温度:-40℃+85℃    存储温度:-40℃+85℃
质感:磨砂                      颜色:灰白色

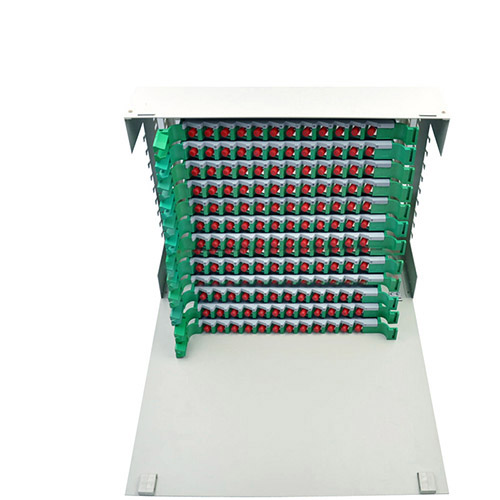

                                        实物图(尺寸7.8U  长43cm宽25cm高35.5cm)
1.2.1箱体经静电环氧喷涂,美观耐用
1.2.2模块化设计,由12个12芯熔配一体化模块组成
1.2.3适用于带状和非带状光缆
1.2.4适用于FC,SC,ST,LC等适配器
1.2.5熔,配一体化模块可抽拉出来熔接,配线,方便操作
1.2.6光纤,光缆在任何位置的完全曲率半径大于40mm
1.2.7可根据需求在光纤终端箱上装光缆固定接地板
1.2.8可通过调整挂耳位置,满足前,中,后安装需要
1.3环境参数
工作温度:-40℃~+80℃
相对湿度:≤80%(+30℃)
大气压力:70Kpa-106Kpa
1.4主要技术指标:
插入损耗:≤0.3dB
回波损耗:UPC≥50 Db    APC≥60 dB
插拔耐久性寿命:>1000次
绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2*104MΩ/500V(DC)
耐电压(V):接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min
二 安装及固定
2.1安装及固定
接续单元箱安装与19英寸机柜,安装尺寸如图1所示,安装时用4个M6方螺母组件固定在机柜立柱内侧(图2 )。

                          图1 安装尺寸                                                                               图2 安装与固定
2.2光缆开剥、固定及保护:
2.2.1清洁光缆
2.2.2开剥光缆,按图3所示尺寸开剥光缆

          图3光缆开剥                        图4 光缆固定                          图5 单芯尾纤安装
2.2.3清洁裸纤上的光缆油膏,并套上裸纤保护套管,接口部位用电工胶布缠绕固定
2.2.4用喉扣将光缆固定在光缆装置上(图4)
2.3适配器及尾纤的安装
2.3.1抽出一个一体化模块,移开上下二层盖板,将一端连接适配器(FC,SC或ST加适配器法兰)的单头尾纤装在模块的卡槽里,注意:适配器有字面朝上
2.3.2将多余部分较长尾纤在模块背面绕1-2圈,用线轧固
2.3.2尾部从一体化模块中间长方孔穿至模块正面
2.3.4剥除尾纤上松套管,并存储于模块正面熔接区内,盖好上盖板
2.4熔接操作
2.4.1揭开模块正面盖板,释放盘储与熔接区内的尾纤
2.4.2将外线裸纤保护套管端部用线扎固定位置,引出适当长度进去熔接工作台
2.4.3用开剥剪开剥12根单芯光缆和带状光缆
2.4.4用熔接清洁纤芯,再切割纤芯,最后熔接。
2.4.5接熔接保护管,使熔接点位于中央,再进行热缩
2.4.6将熔接后的纤芯整齐放入熔接区
2.4.7每芯光纤做好熔接标示记录,并将模块插回到原来的位置

    图6 尾纤盘储                        图7 单芯熔接示意图                图8 熔接保护管放置

2.5跳纤操作
2.5.1建议选取直径10-20厘米长的跳线(易于管理,占空间小)
2.5.2 将跳纤一端插入适配器,另一端在挂纤环上盘储后,与相应的适配器连接
2.5.3可采用直接连线,交叉连接二种方式跳线(图9)
2.5.4保证尾纤自由弯曲半径大于40um
三维护与注意事项
本设备维护属于一般性维护,维护周期按月为单位进行,维护主要以清洁检查为主,对于安装环境差,灰尘密集地方,应缩短维护周期,维护时应注意:
3.1安装维护完成后要及时关闭柜门,以免其他外物(老鼠等小动物)和湿气浸入
3.2清洁时,应特别注意保护线路,尤其是光纤,要轻拿轻放,防止挤压和折叠
3.3 检测以目视为主,勿用手或其他工具探视,翻撬,敲击,以免妨碍设备正常运行的事故发生
3.4在每年梅雨季节到来之前和发生雷电后,应重点检查机柜接地系统的可靠性,接地螺钉是否松动,生锈现象,并采取相应的措施。
3.5存储:本设备存放与无酸碱 以及其他有毒气体的透风,干燥的库房中,不允许露天储存,设备上面不应堆放其他重物,库房内应保持空气流通,温度为40℃-80℃之间,相对湿度75%的范围内
四 熔接常见问题
熔接后插入损耗过高怎么办?

  1. 清洁尾纤头(用专用清洁剂进行擦拭)
  2. 检测适配器陶瓷内芯有无破损
  3. 拧紧适配器接头
  4. 检测熔接盘内光纤曲率半径
  5. 检查裸纤保护套管内裸纤有严重扭曲
  6. 检查光缆开剥保护处
  7. 裸纤保护管进入接续模块方形是否正确,并检查进入模块卡接点有无挤压
五 执行标准
本产品执行标准YD/T778  《光纤配线架
》要求。
