MPO光纤连接器的结构特点 mpo单模光纤跳线
伴随着计算时代快速的来临，网络数据存储区域和数据中心的要求重心也放在了高密度和低散热上面，这就使得我们更多的选择整列光纤连接器，许多朋友对于MPO光纤连接器的结构及特点 存有多方面的疑惑，下面我们就针对这个方面来为大家详细的介绍一下MPO光纤连接器的结构及特点 。
MPO光纤连接器结构

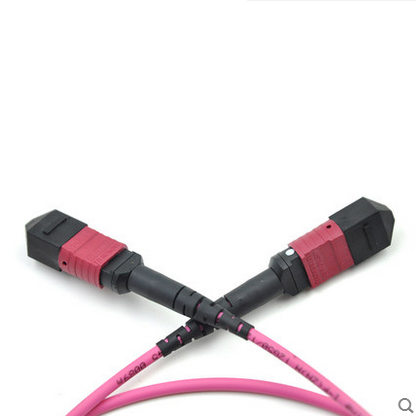

MPO（multifiber push-on）光纤连接器是一种多芯多通道的可插拔连接器，见图1，它是IEC标准（IEC 61754-7）的MPO光纤连接器的一种结构。MPO连接器有一个公端和母断接头、公端接头有两支导引针、两端各有一个外壳，以及一只适配器组成。
公端的接头有两个引导脚和顶多72光纤孔，但最常见的是12个孔的，在对接连接器时，装在插芯尾部的弹簧会对插芯提供一个推力，使其与适配器锁死。而插芯的引导脚则起限制接头之间的相对位置，保证光纤对接顺序无误。为了得到好的插入损耗，引导脚的位置和工差精度要求很高，必须达到1μm的精度。
MPO光纤连接器的特点和性能。
MPO光纤连接器在最初的一些应用中，反复的接插使得引导脚附近的端面发生开裂以及损伤，从而影响了插入损耗，现在通过对引导脚近端面的地方倒角，能够有效的改善性能。按照插芯的不同研磨方式，MPO连接器又可以分为MPO/PC平面连接器和MPO/APC斜面连接器。
MPO单模光纤连接器的光学性能指标主要有IL插入损耗≤0.8dB，RL回波损耗>30dB（MPO/PC），RL回波损耗>50dB（MPO/APC）。两个插头通过适配器连接的IL插入损耗不可以大于1dB，RL回波损耗>20dB（MPO/PC），RL回波损耗>40dB（MPO/APC）。
MPO多模光纤连接器的光学性能指标主要有IL插入损耗≤0.7dB，两个插头通过适配器连接的IL插入损耗不可以大于1dB。和其它常见的光学连接器相比，它的优点很多，例如体积小，精度高，密度大，可以最大支持72芯的光纤。
以上就是为大家介绍的MPO光纤连接器的结构及特点 ，希望我们可以针对性的了解它。海奈专注于光通讯领域已有25年的时间，尤其是专注于光纤光缆系列产品的研发与销售，如果你有达标光纤产品的需求，不防了海奈品牌的光纤产品。
